В чем разница между прямоугольными, погружными и прямоточными импульсными клапанами? Как выбрать исходя из требований?

Являясь ключевым исполнительным элементом в системах импульсно-струйной очистки, электромагнитный импульсный клапан служит «переключателем» сжатого воздуха для импульсно-струйных рукавных пылесборников. Его производительность напрямую влияет на производительность коллектора и эффективность улавливания пыли. Чтобы помочь отраслевым пользователям точно понять технические различия между тремя основными типами импульсных клапанов — прямоугольными, погружными и прямоточными — и научно сформулировать планы выбора, в этой статье систематически описываются структура, принципы и применимые сценарии использования этих клапанов на основе отраслевых технических спецификаций и характеристик продукции. Он предоставляет справочную информацию по проектированию систем удаления пыли, а также по эксплуатации и техническому обслуживанию оборудования.

I. Основные определения и конструктивные особенности трех типов импульсных клапанов

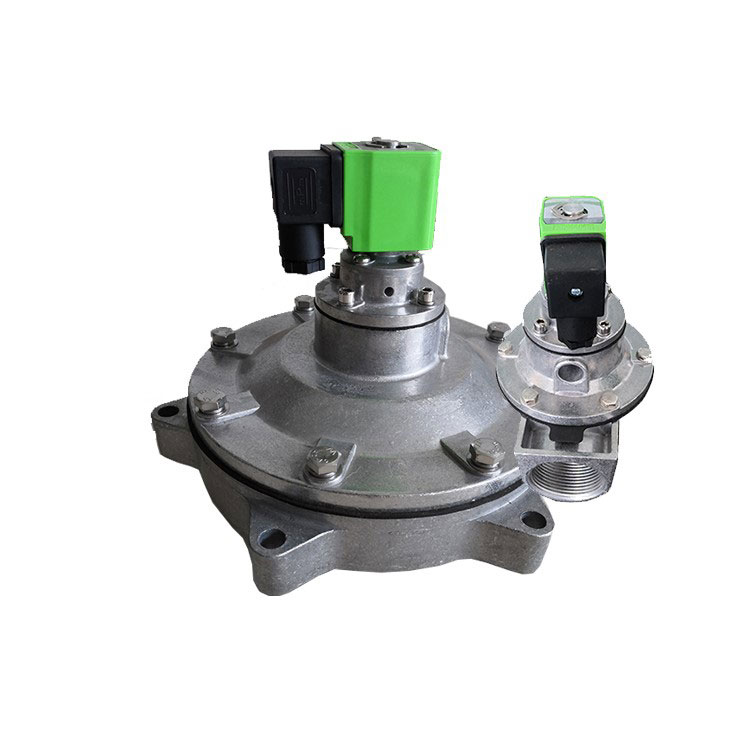

Прямоугольный электромагнитный импульсный клапан

Его особенностью является то, что патрубки входа и выхода воздуха прямоугольного клапана расположены под углом 90°. Корпус клапана и крышка отлиты под давлением из алюминиевого сплава. После обработки поверхности они демонстрируют отличную коррозионную стойкость. Мембрана и уплотнительная прокладка изготавливаются с использованием вулканизированного композитного процесса. Сырьем для электромагнитной пилотной головки являются высокоэффективные магнитные материалы и материалы магнитного экранирования из нержавеющей стали. Важные компоненты, такие как пружины и крепежные детали, изготовлены из нержавеющей стали. Способ подключения: Труба воздухораспределителя (воздушного резервуара) и трубка пылесборника вставляются во входное и выходное отверстия клапана соответственно и герметизируются сжимающими гайками на обоих концах.

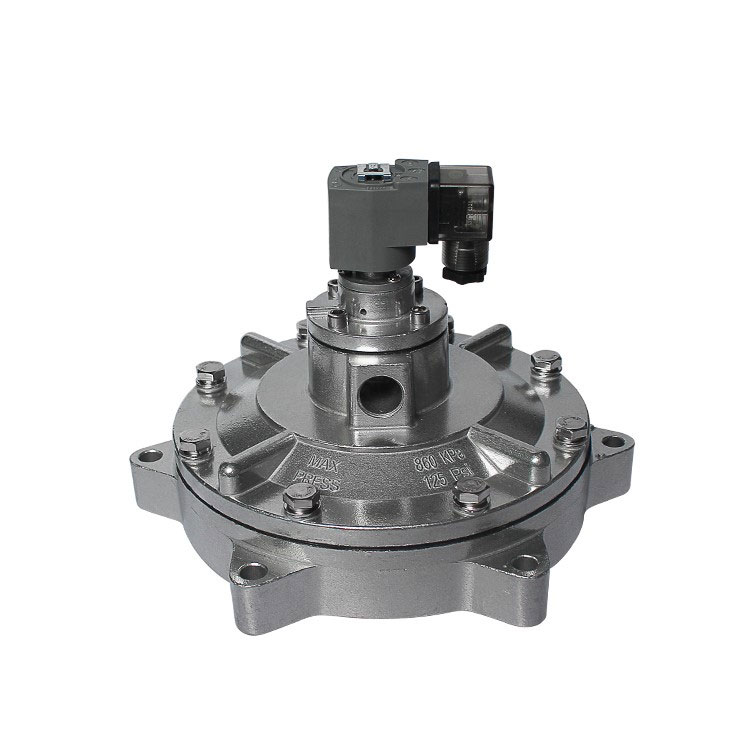

Погружной электромагнитный импульсный клапан

Состоит из электромагнитной пилотной головки, мембранного узла (мембрана, нажимная пружина, уплотнение) и корпуса клапана. Устанавливается погруженным в воздушный резервуар и соединяется с резервуаром через фланец. Выпускное отверстие расположено в центре корпуса клапана внутри резервуара и проходит через такие компоненты, как устройство, проникающее в стену, для входа в выдувную камеру для работы. Этот тип клапана отличается оптимизированной конструкцией проточного канала, которая эффективно снижает сопротивление потоку газа, обеспечивая стабильную работу даже в условиях низкого давления. Такая конструкция снижает потребление энергии и продлевает срок службы диафрагмы.

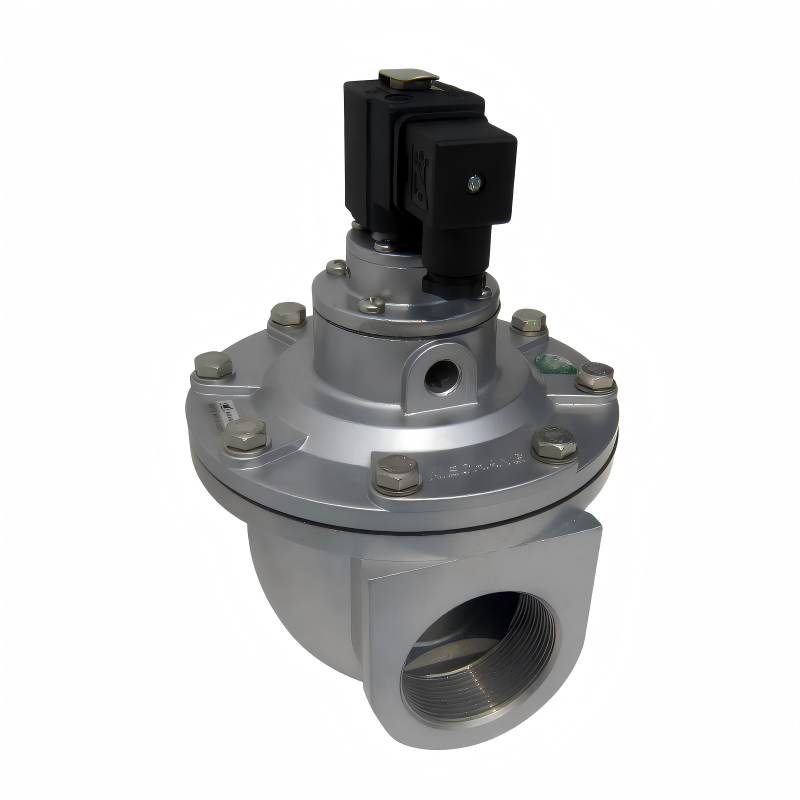

Прямоточный электромагнитный импульсный клапан

Осевые линии впуска и выпуска воздуха выровнены по прямой линии без угловых отклонений, при этом направление потока газа четко обозначено на поверхности корпуса клапана. Установка предполагает подсоединение одного конца к воздушной трубке, идущей от воздушного бака, а другого конца к воздушной трубе выдувной камеры. Его простая конструкция облегчает установку, что делает его обычным компонентом импульсных пылесборников с воздушным ресивером.

II. Сравнительный анализ общих и отличительных принципов работы

Принцип работы прямоугольных импульсных клапанов

Диафрагма внутри клапана делит его на переднюю и заднюю воздушные камеры. При подаче сжатого воздуха он поступает в заднюю камеру через дроссельное отверстие. Давление в задней камере заставляет диафрагму герметизировать выпускное отверстие, переводя клапан в «закрытое» состояние.

Электрический сигнал от устройства управления импульсной струей перемещает якорь электромагнитного импульсного клапана, открывая вентиляционное отверстие задней камеры. Задняя камера быстро разгерметизируется, в результате чего диафрагма втягивается. Затем сжатый воздух подается через выпускное отверстие клапана, переводя импульсный клапан в «открытое» состояние. Мгновенный выпуск сжатого воздуха создает реактивную струю.

Когда электрический сигнал от импульсного контроллера прекращается, якорь клапана сбрасывается. Вентиляционное отверстие задней камеры закрывается, и давление в задней камере возрастает, прижимая диафрагму обратно к выходному отверстию клапана. Импульсный клапан возвращается в «закрытое» состояние.

Принцип работы погружного импульсного клапана

Импульсный клапан разделен на переднюю и заднюю камеры. При подаче сжатого воздуха он поступает в заднюю камеру через дроссельное отверстие. Давление в задней камере заставляет диафрагму герметизировать выходное отверстие клапана, удерживая импульсный клапан в «закрытом» состоянии.

Когда электрический сигнал от импульсного контроллера перемещает якорь клапана, вентиляционное отверстие задней камеры открывается. Быстрая потеря давления в задней камере приводит к перемещению диафрагмы, позволяя сжатому воздуху выходить через выпускное отверстие клапана. Импульсный клапан переходит в «открытое» состояние, мгновенно выпуская порцию сжатого воздуха.

Когда электрический сигнал от импульсного контроллера прекращается, якорь клапана сбрасывается, вентиляционное отверстие задней камеры закрывается, а давление в задней камере возрастает, заставляя диафрагму герметизировать выходное отверстие клапана. Импульсный клапан возвращается в «закрытое» состояние.

Принцип работы прямоточного импульсного клапана

1. Закрытие при отключении питания: Сжатый воздух поступает в заднюю камеру через дроссельное отверстие. Давление в задней камере > давление в передней камере, давление на диафрагму приводит к герметизации выпускного отверстия главного клапана, закрывая клапан.

2. Открытие при включении питания: импульсный контроллер посылает сигнал, электромагнитная сила поднимает якорь, открывая вентиляционное отверстие. Задняя камера быстро разгерметизируется, создавая перепад давления между передней и задней камерами. Диафрагма перемещается назад, открывая порт главного клапана, и сжатый воздух выдувается.

3. Сброс при отключении питания: когда электрический сигнал прекращается, пружина якоря возвращается, закрывая вентиляционное отверстие. Давление в задней камере восстанавливается через дроссельное отверстие, в результате чего диафрагма сбрасывается и закрывает порт основного клапана, возвращаясь в исходное состояние.

III. Ключевые технические параметры и критерии выбора

Стандартизация основных технических параметров: отечественные прямоугольные и прямоточные импульсные клапаны работают в диапазоне давлений 0,4–0,6 МПа. Импортные аналоги стабильно работают при давлении 0,4-0,6МПа независимо от типа. Обе категории не имеют фундаментальных различий в допустимом давлении или номинальном давлении применения.

Три основных принципа научного отбора

1. Принцип совместимости рабочего давления: для сценариев низкого давления (требующих пониженного давления источника воздуха) отдавайте предпочтение погружным электромагнитным импульсным клапанам. Для стандартных условий давления (0,4–0,6 МПа) можно гибко выбирать прямоугольные или прямоточные типы в зависимости от ограничений установки.

2. Принцип соответствия места установки: когда воздушный резервуар и газовая трубка выровнены вертикально, используйте прямоугольные электромагнитные импульсные клапаны. Для линейных схем используйте прямоточные электромагнитные импульсные клапаны. Если требуется внутренняя установка внутри воздушного резервуара, предпочтительными являются погружные электромагнитные импульсные клапаны.

3. Принцип соответствия типов оборудования: В импульсных пылесборниках с воздушной камерой в первую очередь следует использовать прямоточные электромагнитные импульсные клапаны. В импульсных рукавных пылесборниках можно выбрать прямоугольные электромагнитные импульсные клапаны в зависимости от угла установки. Для крупных систем пылеулавливания, работающих в условиях низкого давления, рекомендуется использовать погружные электромагнитные импульсные клапаны.

IV. Контекст и перспективы отраслевого применения

Электромагнитный импульсный клапан широко используется в системах сбора пыли, и стабильность его работы напрямую влияет на эффективность очистки окружающей среды и непрерывность промышленного производства. Поскольку экологические стандарты продолжают улучшаться, требования к энергоэффективным и долговечным импульсным клапанам продолжают расти. Этот выпуск технических сравнений и рекомендаций по выбору трех основных типов импульсных клапанов призван помочь отраслевым пользователям избежать ошибок при выборе, повысить эффективность системы пылеулавливания и снизить эксплуатационные расходы. В будущем технологические достижения будут сосредоточены на более точном контроле давления, увеличении срока службы и более широкой адаптации к различным условиям эксплуатации, обеспечивая поддержку основных компонентов для экологически чистой промышленной трансформации.
