Как выбрать и подобрать электромагнитный импульсный клапан для рукавного фильтра?

В области промышленного пылеподавления система золоудаления рукавного фильтра напрямую определяет эффективность и стабильность работы оборудования. Выбор и настройка электромагнитных импульсных клапанов, являющихся основным приводом системы золоудаления, имеют решающее значение. Неправильный выбор может не только привести к увеличению сопротивления в пылесборнике и уменьшению объема обрабатываемого воздуха, но и даже стать причиной неисправности оборудования. Поэтому научный и разумный выбор и настройка электромагнитных импульсных клапанов является ключом к обеспечению эффективной работы системы пылеудаления.

I. Разъяснить основные принципы выбора импульсных клапанов.

Разработчик рукавного фильтра является органом, принимающим решения по выбору электромагнитных импульсных клапанов.

Удаление золы является важным мероприятием, обеспечивающим нормальную работу импульсного рукавного фильтра.Импульсный клапан обеспечивает источник воздуха, а транспортировка и распределение выдувной трубы и характеристики отклика фильтровального мешка совместно определяют конечный эффект. Производительность обдува и объем воздуха импульсного клапана должны соответствоватьпылевая корка образовалась на поверхности фильтровального мешка.Недостаточное удаление золы может привести к повышению устойчивости оборудования, уменьшению объема технологического воздуха и ухудшению условий работы системы; чрезмерное удаление золы может привести к повреждению фильтровального мешка и увеличению выбросов мелких твердых частиц. Таким образом, точный выбор импульсного клапана является техническим ключом к балансу сопротивления оборудования и эффективности фильтрации.

Производительность импульсного клапана ограничена различными факторами в системе пылеудаления.

Со входного конца на производительность продувки напрямую влияют объем и давление газораспределительной коробки, внутренний диаметр газоподводящей трубы и пропускная способность источника газа. Со стороны загрузки материал, диаметр, длина и количество фильтровального мешка, а также температура, влажность и вязкость пыли предъявляют различные требования к выдуванию. Таким образом, ненаучно судить о способности импульсного клапана пылеудалять исключительно на основании его продувочной способности.

II. Освоить типы и применимые условия работы главных импульсных клапанов.

В настоящее время электромагнитные импульсные клапаны в основном делятся на три типа: прямоугольные, погружные и прямоточные. Каждый тип обладает различными структурными и эксплуатационными характеристиками, что делает их пригодными для различных условий работы.

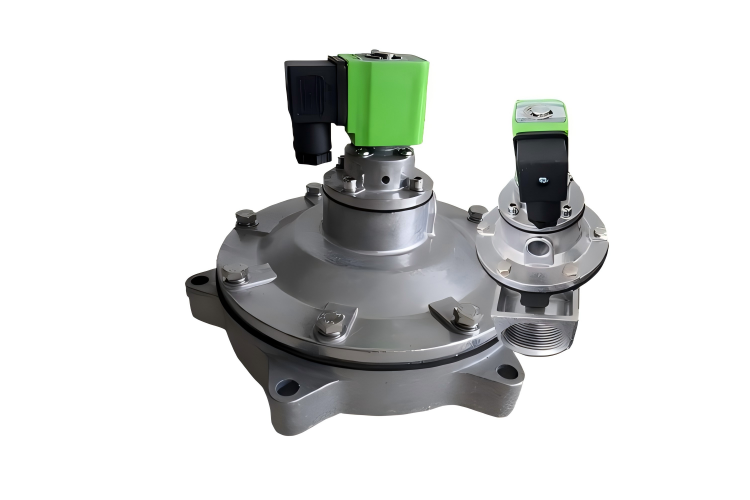

Прямоугольный импульсный клапан является распространенным типом, в котором впускная и выпускная трубы для воздуха расположены под прямым углом 90 градусов. Клапан этого типа обычно работает при рабочем давлении 0,4–0,6 МПа, диапазоне температур окружающей среды от -10 ℃ до 55 ℃ и уровне относительной влажности не более 85%. Благодаря своей компактной конструкции он обычно используется в онлайн-системах золоудаления в обычных условиях эксплуатации.

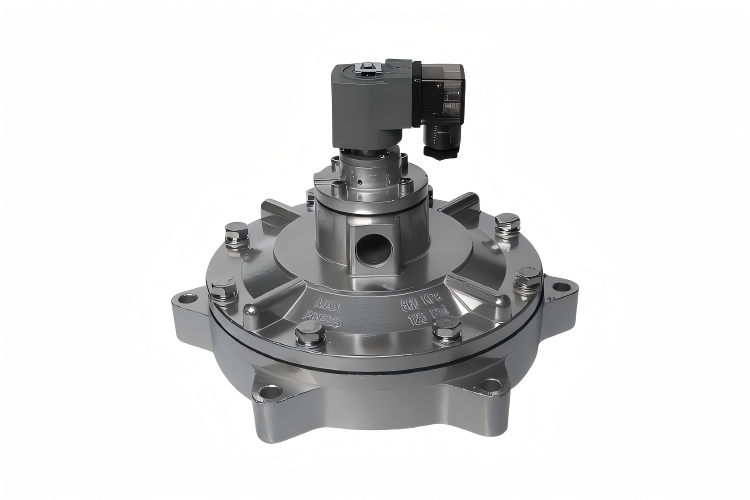

Погружной импульсный клапанполучил свое название от установки внутри газового мешка. Эта структура уменьшает сопротивление на пути потока и снижает давление источника продувочного газа, что делает ее подходящей для применений с низким давлением. Давление источника продувочного газа может составлять всего 0,2-0,3 МПа, что позволяет снизить энергопотребление и продлить срок службы диафрагмы.

Осевые линии впуска и выпуска воздуха прямоточного импульсного клапана совмещены. Его преимуществом является удобная установка, и он обычно используется в импульсных пылесборниках с воздушной коробкой; однако недостатком является то, что воздушный поток испытывает большее сопротивление при прохождении через корпус клапана.

III. Точное соответствие на основе параметров условий эксплуатации

При выборе модели не следует полагаться исключительно на опыт или один параметр, а следует провести комплексный анализ, исходя из конкретных условий и параметров эксплуатации.

Рабочая температура является важным фактором при выборе модели.

Например, прямоугольный импульсный клапан обычно подходит для использования в диапазоне температур от -10 ℃ до 55 ℃. Для особых высокотемпературных или низкотемпературных сред необходимо выбирать компоненты диафрагмы с соответствующими уровнями термостойкости или специально адаптированные продукты.

Выбор типа клапана определяется требованием к давлению удаления золы.

Если давление сжатого воздуха, обеспечиваемое системой, относительно невелико (0,2-0,4 МПа), следует отдать предпочтение погружному импульсному клапану; если давление достаточное (0,4-0,6 МПа), можно применять либо прямоугольный, либо прямоточный тип.

Нельзя не учитывать и характеристики пыли.

Для пыли с высокой вязкостью и высокой концентрацией требуется более высокая способность удаления пыли, что требует импульсного клапана с достаточным объемом продувки и стабильной производительностью открытия.

IV. Заключение

Система золоудаления рукавного фильтра – сложное целое, а выбор и настройка импульсных клапанов – это не только технический вопрос, но и требует богатого практического опыта. От конструкции воздухораспределительной коробки до расположения впрыскивающих трубок и выбора импульсных клапанов – каждое звено влияет на конечный эффект удаления золы. Считается, что с развитием промышленных технологий в будущем появится больше научных и удобных методов выбора и настройки импульсных клапанов, что будет способствовать развитию технологий промышленного пылеудаления в более эффективном и энергосберегающем направлении.
