По поршневой пульсной клапан

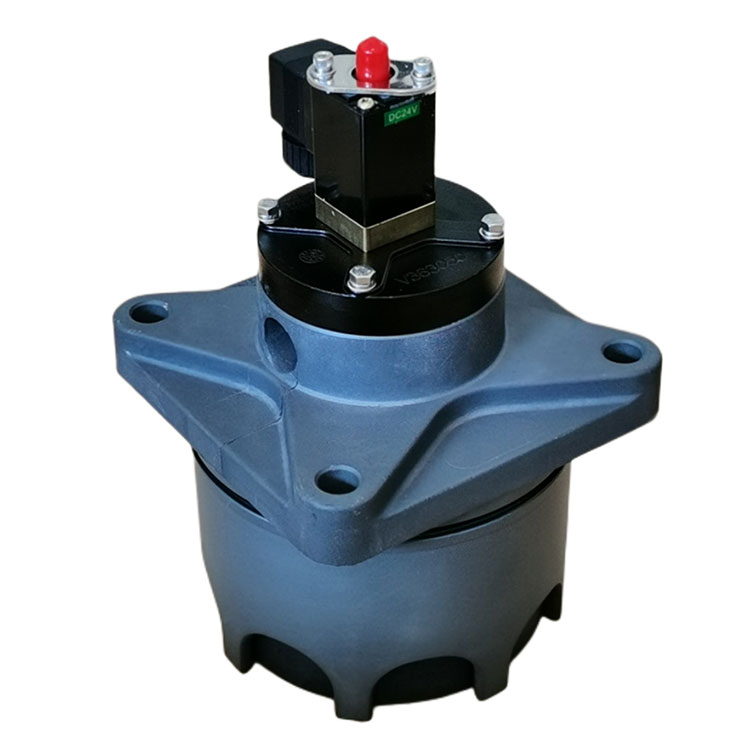

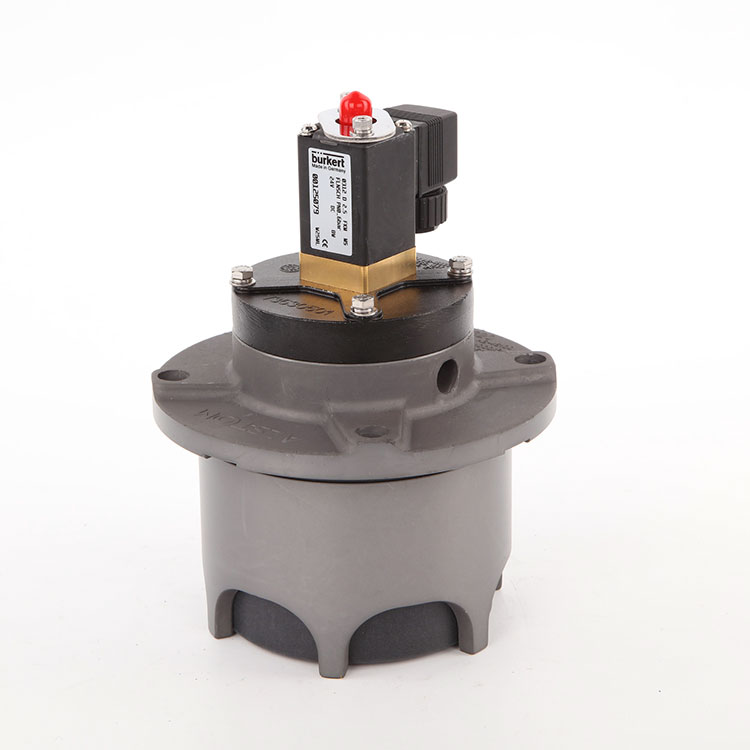

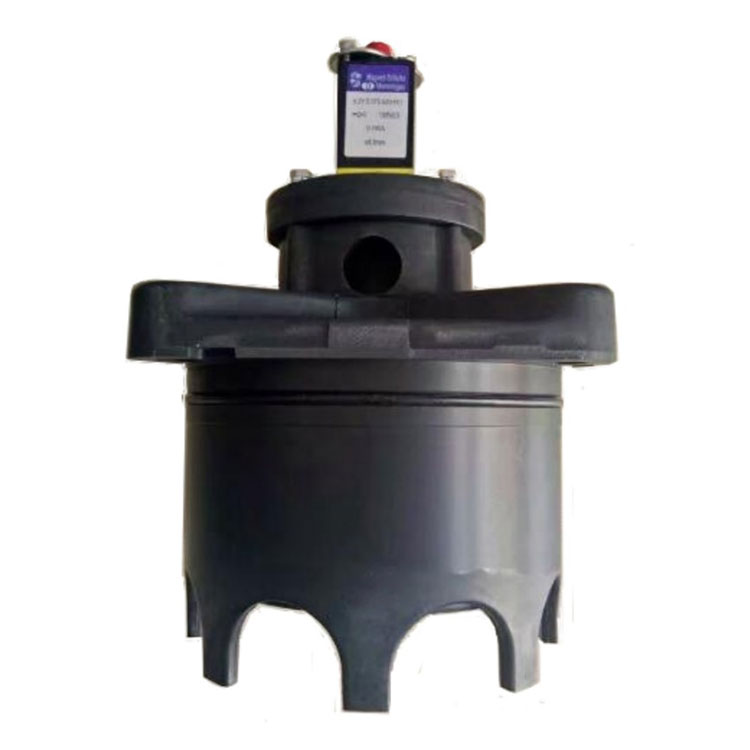

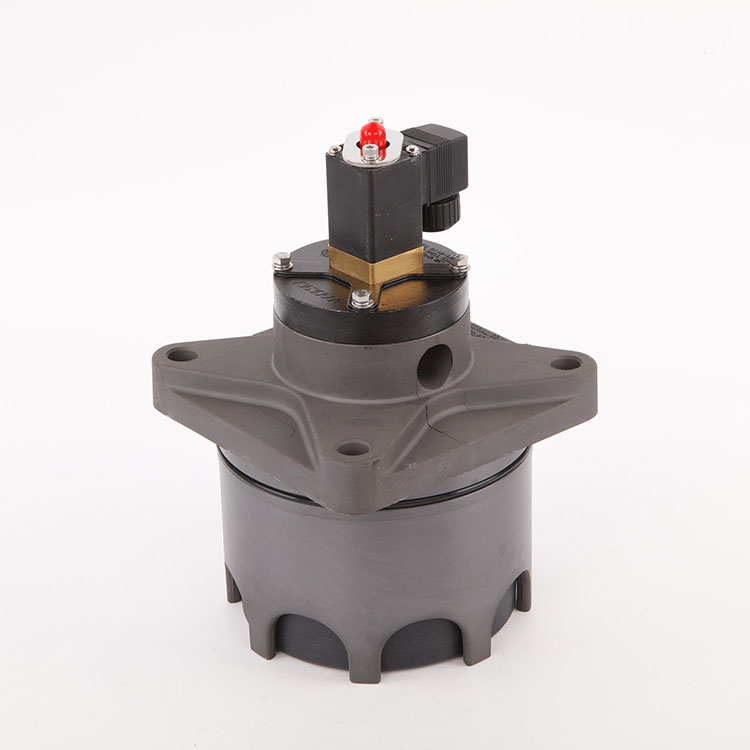

Star Machine Qingdao обеспечивает пульс -клапан поршня V1614718, он основан на диафрагме электромагнитного импульсного клапана и конструкции механизма поршня, принятия встроенной структуры, с более высокими показателями продувки и более длительным сроком службы. Его основные особенности:

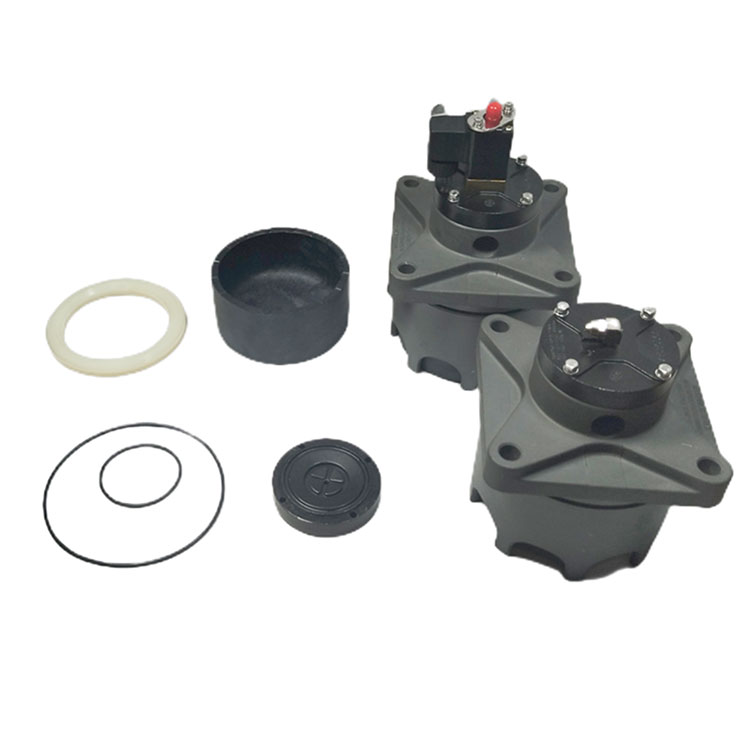

Структурные особенности

Составленный из электромагнитной пилотной головки, поршня и корпуса клапана, площадь задней камеры поршня больше, чем передняя камера, а пневматическая сила обеспечивает чувствительное состояние закрытия.

Отмена резиновой диафрагмы и пружины давления, использование высокопрочной структуры поршня, значительно улучшает долговечность.

Принцип работы поршневого пульсного клапана разделен на два этапа:

Состояние выдувания: после того, как сигнал вводится электрическим контроллером, электромагнитная пилотная головка открывает отверстие разгрузки, а газ давления в передней камере поршня поднимает поршень и открывает канал выдувания.

Закрытое состояние: после того, как сигнал исчезает, отверстие разгрузки закрыто, давление газа в задней камере поршня толкает поршень для сброса, а канал закрыт.

Технический стандарт

Рабочее давление: 0,2 ~ 0,6 МПа

Спецификация напряжения: DC24V или AC220V/50 Гц

Защита: IP65

Рабочая среда: чистый воздух

Применимая температура: тип комнатной температуры -25 ~ 85 ℃, тип высокой температуры -25 ~ 230 ℃.

Продолжительность жизни: 1 миллион раз

Установка спецификации поршневого импульсного клапана

Требования к герметизации: резьбое соединение должно быть заполнено пленкой из сырья PTFE или герметиком резьбы, а комбинированная поверхность ящика для распределения воздуха должна быть гладкой и чистой.

Обработка источника воздуха: воздушная входная труба в воздушной распределительной коробке должна быть установлена ​​с помощью фильтра и регулятора, а дно оснащено сливным клапаном, чтобы гарантировать, что сжатый воздух сухой и не содержит примесей.

Точность обработки: конечная поверхность установки воздушного пакета в соответствии с рисункой 2 обработки, чтобы гарантировать, что устойчивость к размеру и шероховатость поверхности.

Требования к очистке: подушка безопасности и продувка должны быть тщательно очищены перед установкой, чтобы избежать остаточного мусора.

Связь

При установке с круглым коллектором размеры должны быть в соответствии с рис. 3, чтобы обеспечить сопоставление соединения (например, φ150/φ120 Aperture).

Диаграмма обработки соединения коллектора (рис. 2) указывает размеры ключей: общая ширина 180 мм, плита 15 °, Δ = 4,5 мм толщина стенки.

Внешние размеры

Внешние размеры 3-дюймового поршневого импульсного клапана показаны на рисунке 3 с ключевыми параметрами, такими как общая длина 134 мм и монтажные отверстия φ151 мм.

Благодаря компактному дизайну и гибкому расположению продувочной трубы клапан подходит для спроса на высокоэффективную очистку золы в системе удаления промышленной пыли. Оптимизируя структуру поршня и электромагнитное управление, он достигает быстрой реакции и стабильной работы и соответствует строгим требованиям надежности и точности для экспортных продуктов.

Рисунок.1 Рисунок.2Рисунок.3
