Импульсный клапан DMF-Z-20

DMF-Z-20 Прямоугольный электромагнитный импульсный клапан Электромагнитный импульсный клапан (также известный как мембранный клапан) служит «переключателем» сжатого воздуха для системы импульсно-струйной очистки в рукавных пылесборниках с импульсно-струйной очисткой. Управляемый по сигналам прибора импульсно-струйного управления, он последовательно осуществляет импульсно-струйную очистку фильтровальных рукавов по рядам (или отсекам), поддерживая сопротивление пылесборника в заданном диапазоне, обеспечивая его производительность и эффективность пылеулавливания.

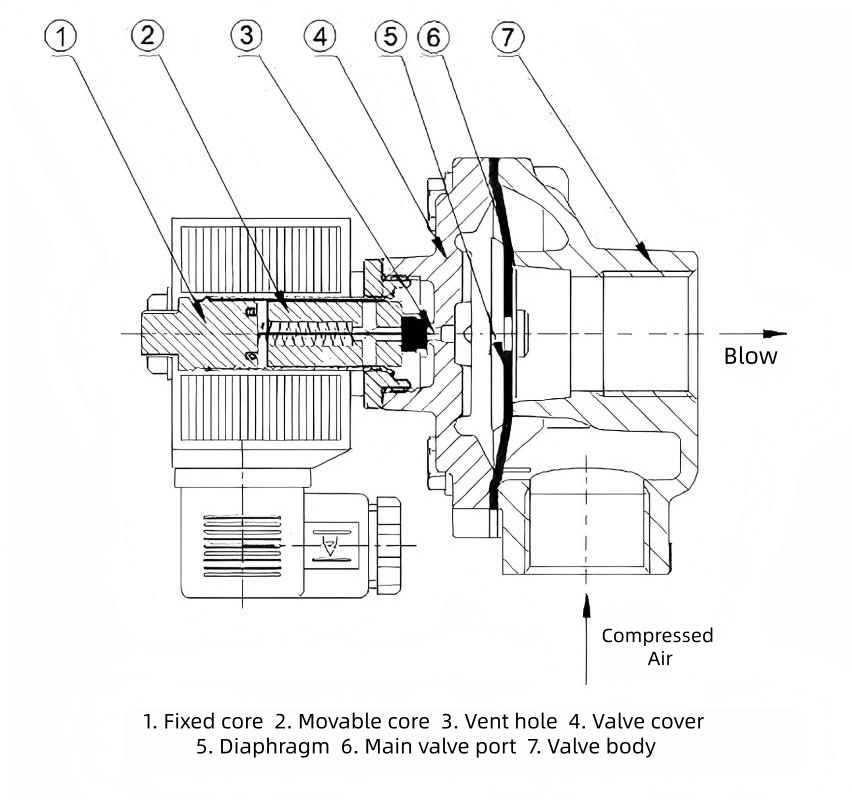

Принципиальная схема:

Структурные особенности:

DMF-Z-20 представляет собой прямоугольный электрический импульсный электромагнитный клапан. Его конструктивные особенности заключаются в следующем:

Прямоугольная конструкция: входное и выходное отверстия образуют угол 90°, что обеспечивает плавный поток воздуха и возможность установки между воздушными ресиверами и выдувными трубками пылесборника.

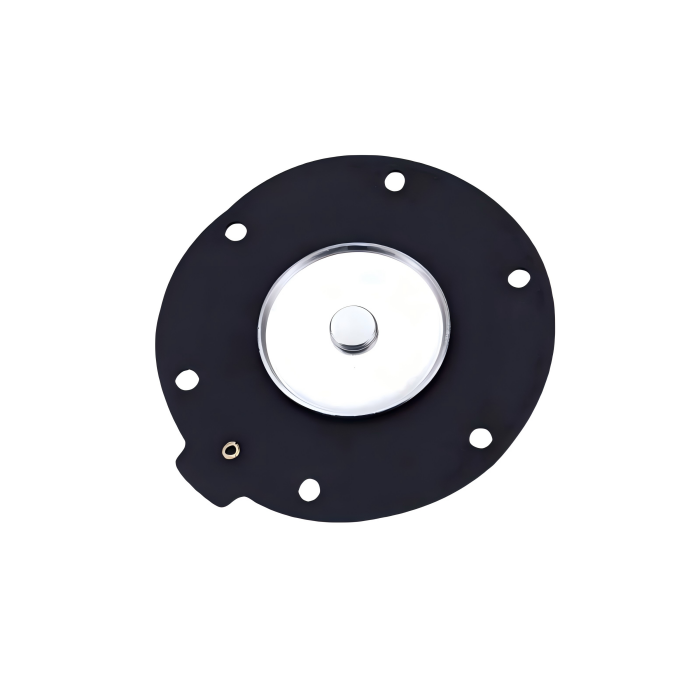

Ключевые компоненты: включает электромагнитную головку, диафрагму, корпус клапана и пружину. Корпус клапана изготовлен из алюминиевого сплава, а диафрагма обычно имеет структуру, армированную тканью из нитрильного каучука, обеспечивающую износостойкость и высокие уплотнительные характеристики.

Способ подключения: Имеет соединительную резьбу G3/4 дюйма номинальным диаметром 20 мм.

Приведение в действие мембраны: Управляется перепадом пневматического давления. При подаче питания головка соленоида открывает предохранительное отверстие для стравливания давления в задней камере, позволяя газу в передней камере поднимать диафрагму для обратного затвора. При отключении питания пружина сбрасывается, закрывая отверстие и восстанавливая герметичное состояние.

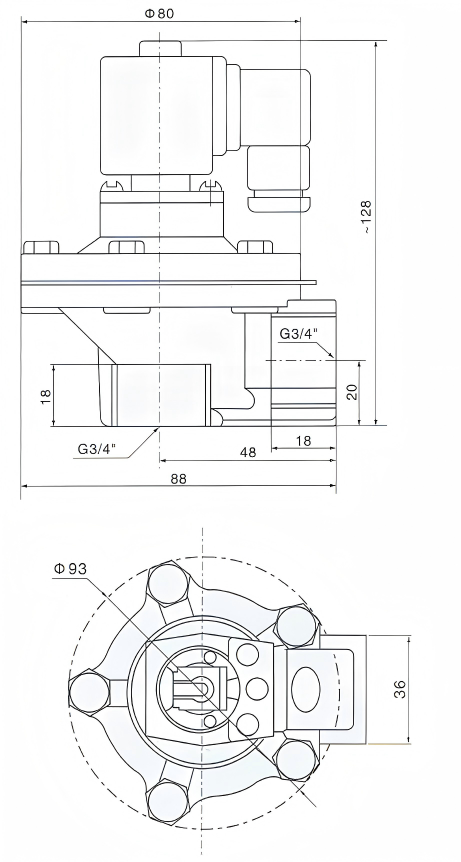

ДМФ-З-20 Габаритные размеры:

Технические характеристики:

Принцип работы:

DMF-Z-20 Прямоугольный электромагнитный импульсный клапан Диафрагма разделяет электромагнитный импульсный клапан на переднюю и заднюю воздушные камеры. При подаче сжатого воздуха он поступает в заднюю камеру через дроссельное отверстие. В этот момент давление в задней камере заставляет узел диафрагмы герметизировать выходное отверстие клапана, переводя электромагнитный импульсный клапан в «закрытое» состояние.

Электрический сигнал от устройства управления импульсной струей заставляет якорь клапана втягиваться. Это открывает выпускное отверстие в задней камере, быстро сбрасывая в ней давление. Узел диафрагмы перемещается назад, позволяя сжатому воздуху проходить через выпускное отверстие клапана. Клапан переходит в состояние «открыто».

Когда электрический сигнал от импульсного струйного контроллера прекращается, якорь электромагнитного импульсного клапана сбрасывается. Выпускное отверстие задней камеры закрывается, и давление в задней камере увеличивается, заставляя узел диафрагмы плотно прилегать к выпускному отверстию клапана. Электромагнитный импульсный клапан возвращается в «закрытое» состояние.

Области применения:

Сердечник DMF-Z-20 предназначен для импульсно-струйных рукавных систем очистки пылесборников, совместимых с фильтровальными рукавами, фильтрующими картриджами, керамическими трубками и другими фильтрующими элементами. Он служит «переключателем» сжатого воздуха для системы обратного затвора. Его применение сосредоточено в промышленных условиях с высоким содержанием пыли:

Экологический контроль пыли:Системы импульсной струйной очистки, совместимые с различными рукавными/картриджными пылесборниками.

Промышленное производство:Строительные материалы (цемент/известь), металлургия (сталь/выплавка), горнодобывающая промышленность, химическая промышленность, фармацевтика, переработка кормов, деревообработка, производство бумаги и т. д.

Другие приложения:Вспомогательная продувка в пневмотранспортных системах и оборудовании/условиях эксплуатации, требующих импульсно-струйной очистки.
