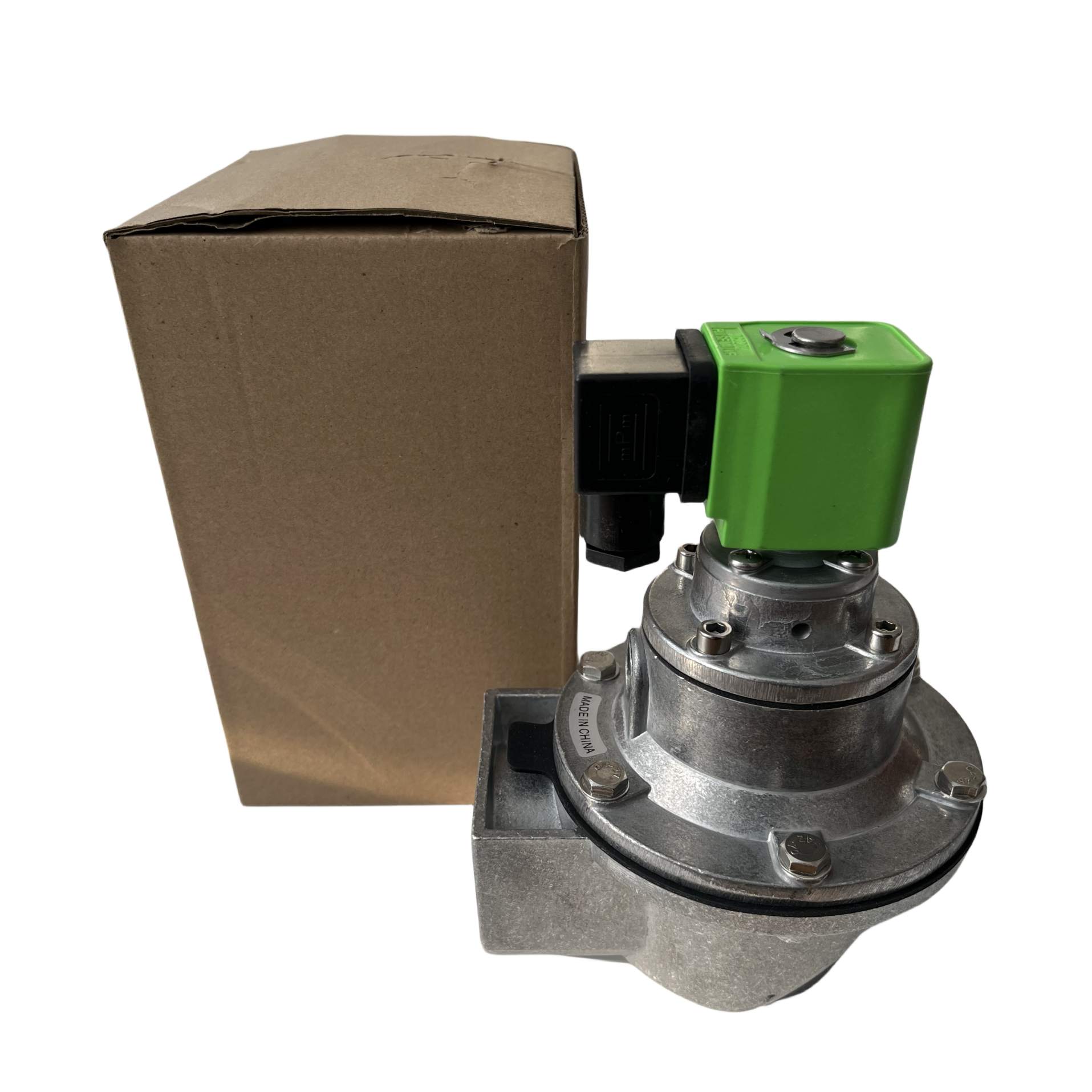

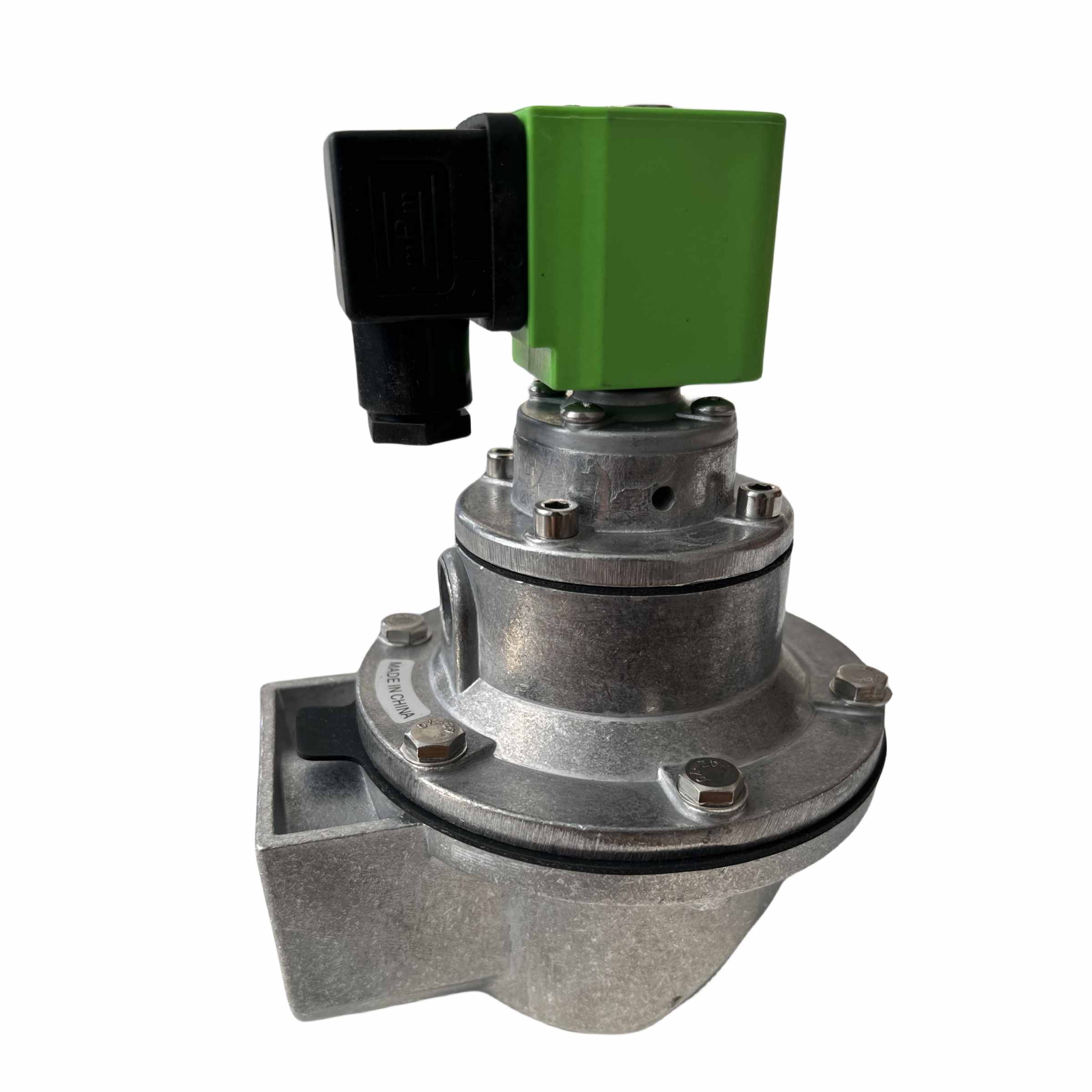

Импульсный клапан DMF-Z-40S

Описание продукта:

Импульсный клапан DMF-Z-40S представляет собой прямоугольный клапан, используемый в системе импульсно-струйной очистки рукавных пылесборников. Он очень эффективен для очистки широкого спектра фильтрующих элементов, включая круглые мешки, мешки-конверты, мешки неправильной формы и мешки из металлического волокна, а также фильтрующие картриджи, керамические трубки и спеченные пластиковые пластины. Импульсный клапан можно подключить к воздушным резервуарам и трубкам пылесборника для создания необходимых импульсов очищающего воздуха.

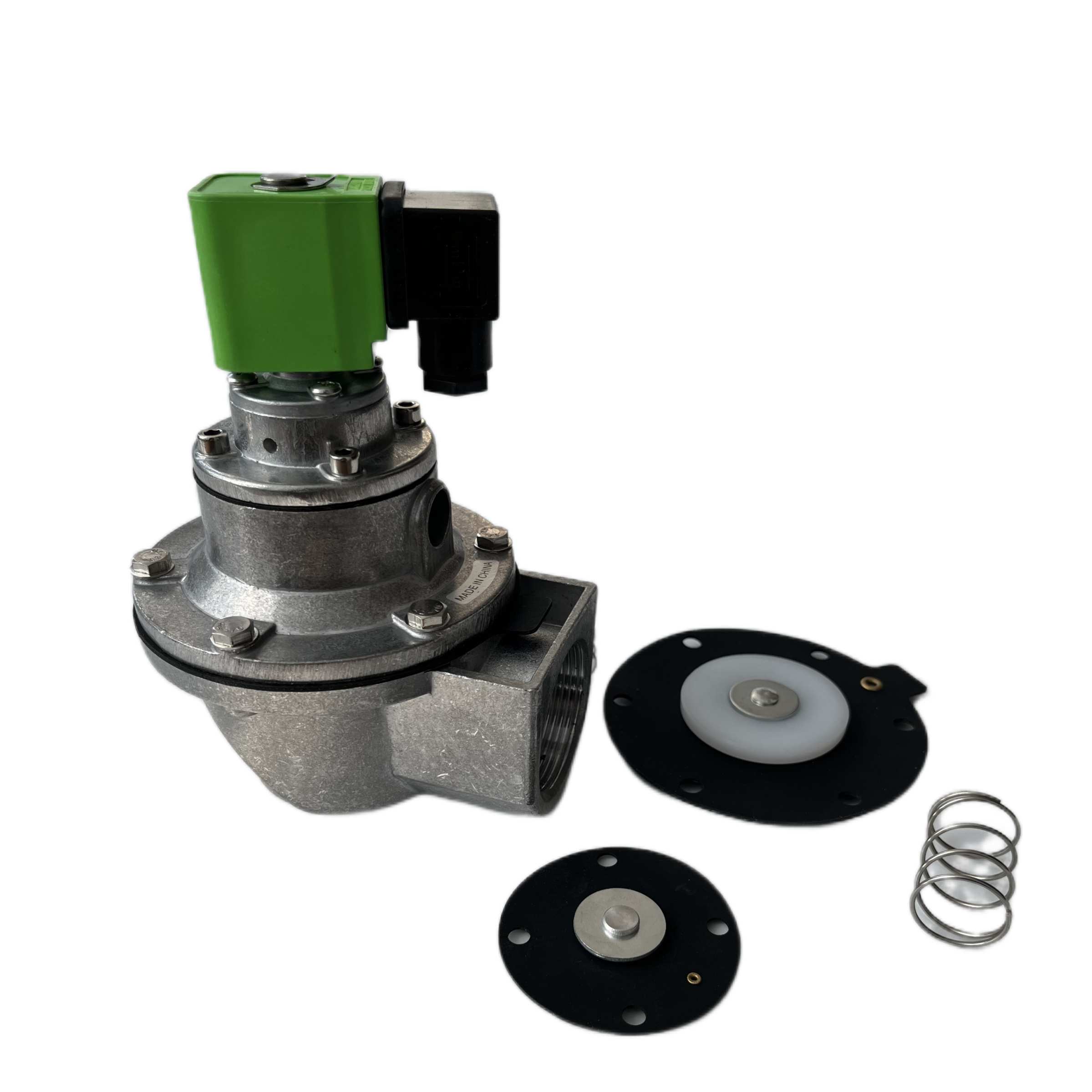

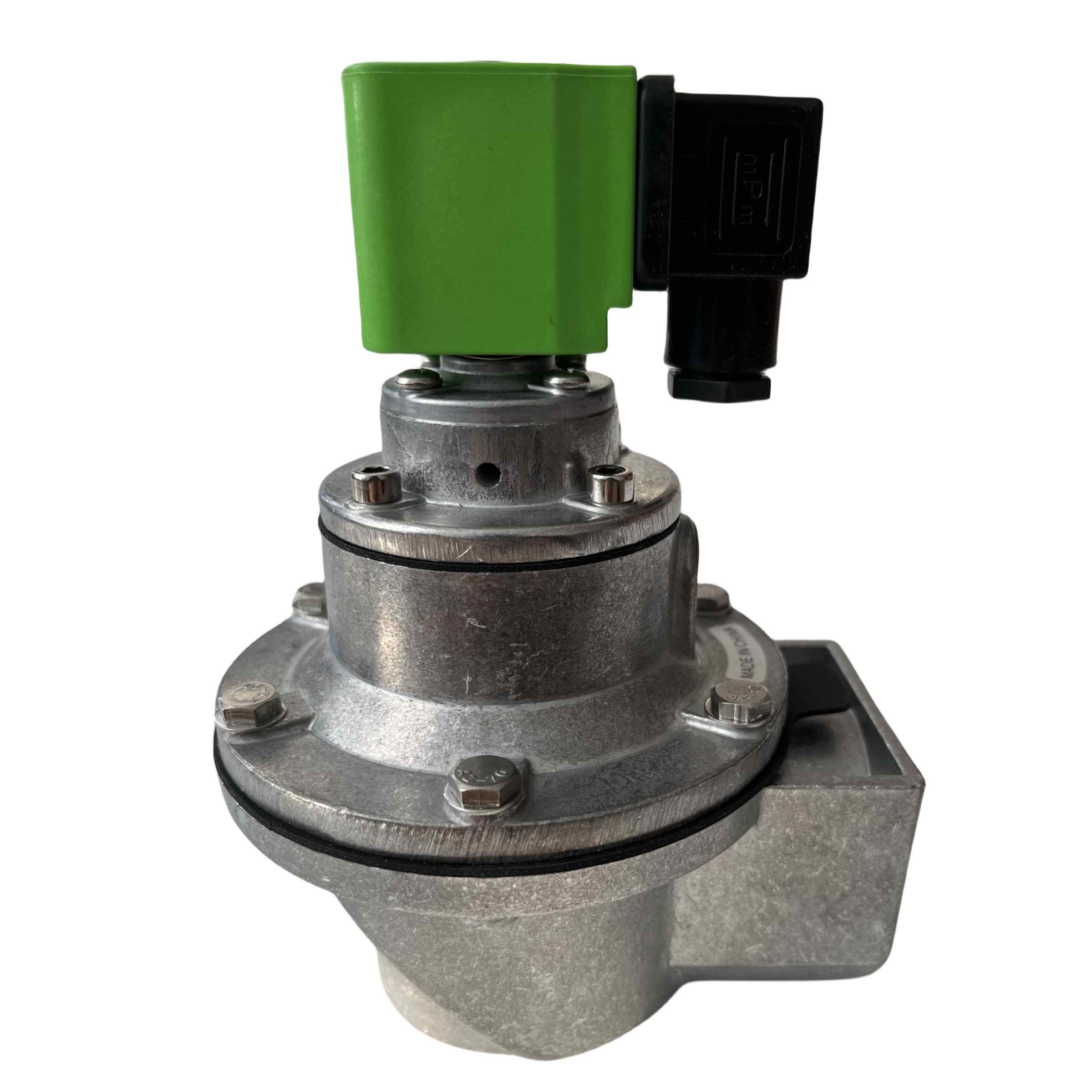

Клапан имеет прямоугольную конструкцию с входными и выходными отверстиями под углом 90 градусов. Корпус и крышка клапана изготовлены из литого под давлением алюминиевого сплава с антикоррозийной обработкой поверхности, а в диафрагме используется металлорезиновое композитное уплотнение. Он работает за счет диафрагмы, разделяющей переднюю и заднюю воздушные камеры. Когда активируется электромагнитный сигнал, задняя камера вентилируется, чтобы запустить импульсную струю. Электромагнитные импульсные клапаны имеют простую конструкцию, дешевы, просты в установке и обслуживании, быстро реагируют и не потребляют много энергии. Он может работать при температуре от -10°C до 55°C и рассчитан на 2-3 года или 1 миллион циклов открытия/закрытия.

Параметр продукта:

Рабочее давление: от 0,1 МПа до 0,7 МПа.

Рабочая среда: Чистый воздух, обезжиренный и осушенный.

Рабочее напряжение: 24 В постоянного тока, 220 В переменного тока, 110 В переменного тока

Рабочий ток: 800 мА/60 мА

Условия эксплуатации: температура от -10°C до 55°C, относительная влажность не более 85%.

Срок службы: 2–3 года или 1 миллион циклов включения/выключения.

Время реакции на открытие: < 0,03 с (при 85 % номинального напряжения)

Сопротивление изоляции: > 1 МОм

Диэлектрическая прочность: катушка соленоида выдерживает напряжение 250 В при частоте 50 Гц в течение 1 минуты без пробоя.

Испытание на вибрацию: выдерживает вибрацию частотой 20 Гц и полной амплитудой 2 мм в течение 30 минут.

Срок службы диафрагмы: ≥1 миллиона циклов

Требования к внешнему виду: Поверхность корпуса клапана не должна иметь видимых повреждений, таких как отслоение краски, царапины или заусенцы.

Установка и обслуживание

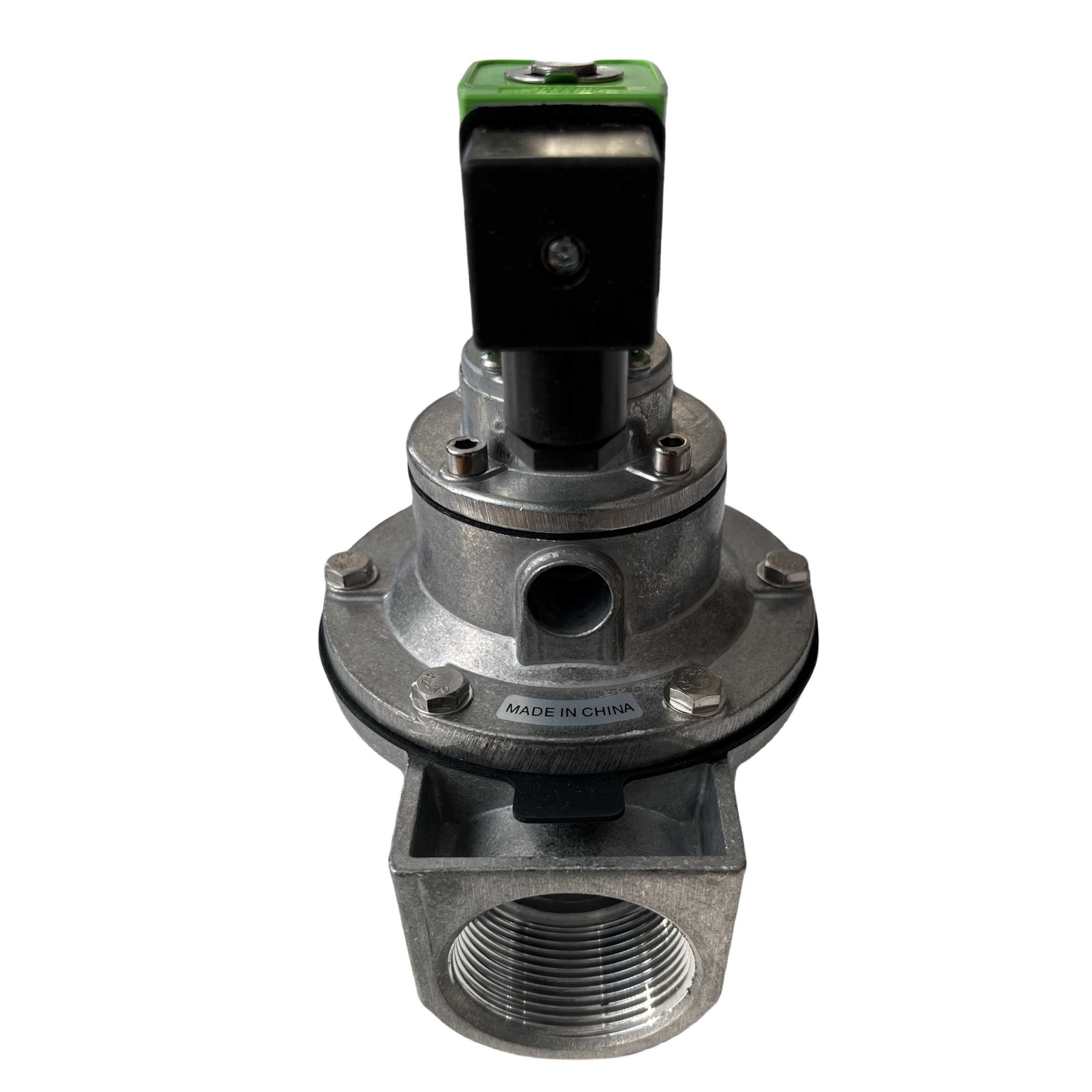

Импульсный клапан DMF-Z представляет собой прямоугольный клапан с углом 90 градусов между входом и выходом. Он подходит для установки и соединения между резервуарами для хранения воздуха и обдувочными трубами для сбора пыли, обеспечивая плавный поток воздуха и импульсный очищающий воздушный поток, соответствующий спецификациям.

К электромагнитным импульсным клапанам предъявляются высокие требования к чистоте среды; среды, содержащие твердые частицы, непригодны для использования, и любые примеси необходимо сначала отфильтровать. Кроме того, вязкие среды непригодны для использования.
