Импульсный клапан DMF-Z

Прямоугольный электромагнитный импульсный клапан DMF-Z представляет собой специализированный электромагнитный клапан, разработанный специально для использования с рукавными пылесборниками. Он служит переключателем сжатого воздуха для системы импульсной струйной очистки в рукавных пылесборниках с импульсной струей. Управляемый выходными сигналами устройства импульсно-струйного управления, он последовательно осуществляет импульсно-струйную очистку фильтровальных рукавов ряд за рядом (или камеру за камерой). Это поддерживает сопротивление пылесборника в заданном диапазоне, обеспечивая его производительность и эффективность сбора пыли, одновременно достигая цели по стряхиванию пыли с фильтровальных мешков.

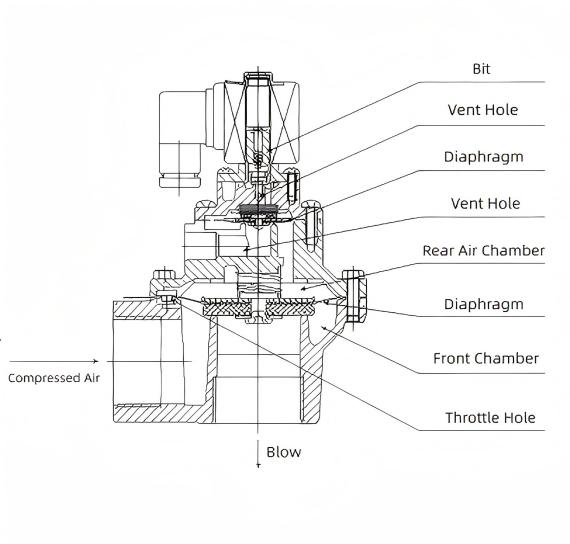

Принципиальная схема

Конструктивные особенности

Корпус и крышка прямоугольного электромагнитного импульсного клапана DMF-Z изготовлены из литого под давлением алюминиевого сплава. После обработки поверхности они демонстрируют отличную коррозионную стойкость. Диафрагма и уплотнительная прокладка вулканизированы и изготовлены из композитных материалов с использованием новых технологий. Электромагнитная пилотная головка изготовлена ​​из магнитных материалов и материалов магнитного экранирования из нержавеющей стали. Пружины и крепежные элементы изготовлены из нержавеющей стали. Соединительная трубка воздухораспределителя (воздушной камеры) и трубка пылесборника вставляются во входное и выходное отверстия клапана соответственно. Оба конца герметизируются путем затягивания стяжных гаек. Доступны клапаны трех спецификаций — 20, 25 и 40S — для использования в рукавных пылесборниках с импульсной струей и различной производительностью по обработке (очистке) воздуха. Корпус клапана и крышка отлиты под давлением для обеспечения высокой плотности и покрыты прозрачным лаковым покрытием, повышающим устойчивость к коррозии. В мембранном разделителе используется металлорезиновый композит, обеспечивающий превосходную жесткость и герметичность. Электромагнитная пилотная головка обеспечивает сильное магнитное притяжение, а также быструю и надежную работу. Клапан демонстрирует превосходные характеристики открытия, надежно открываясь при 85 % номинального напряжения. Он также демонстрирует превосходные характеристики закрытия, надежно герметизируя при давлении воздуха 0,15 МПа.

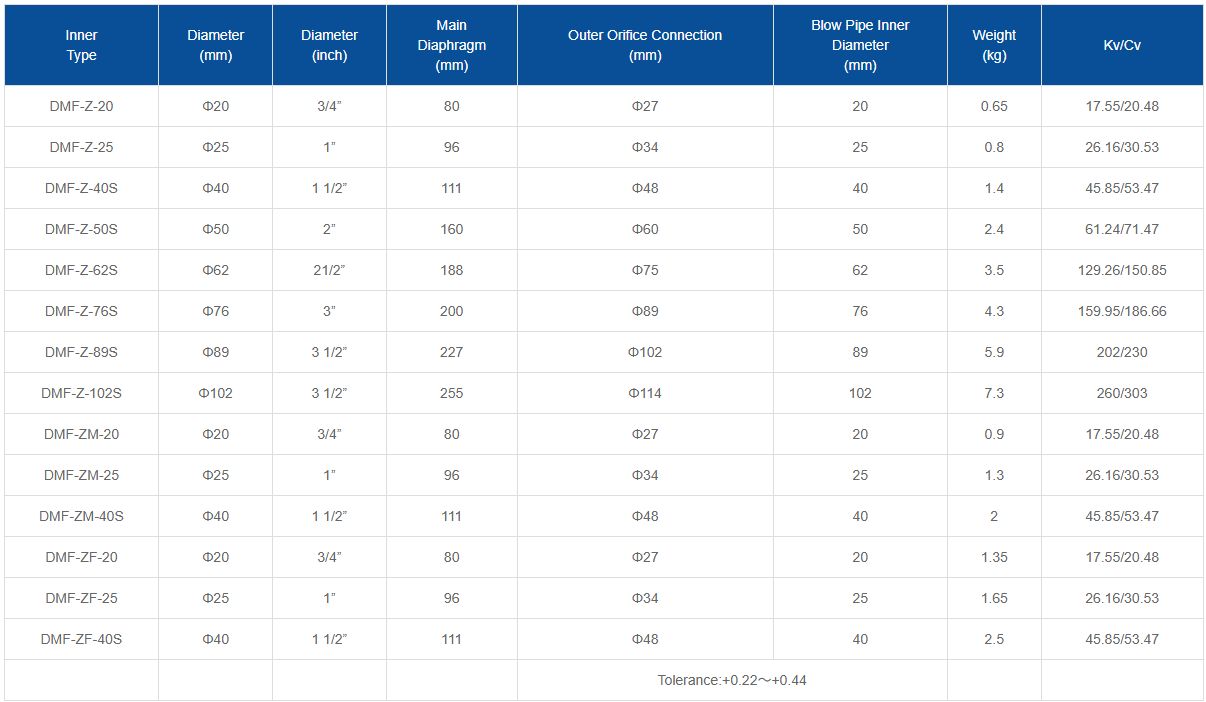

Параметры

Принцип работы

Диафрагма разделяет электромагнитный импульсный клапан на переднюю и заднюю камеры. При подаче сжатого воздуха через дроссельное отверстие в заднюю камеру давление задней камеры заставляет диафрагму уплотнять выходное отверстие клапана, переводя электромагнитный импульсный клапан в «закрытое» состояние. Когда электрический сигнал от контроллера импульсной струи прекращается, якорь электромагнитного клапана сбрасывается. Вентиляционное отверстие задней камеры закрывается, и повышенное давление в задней камере заставляет диафрагму герметизировать выходное отверстие клапана, возвращая электромагнитный клапан в «закрытое» состояние. Электромагнитный импульсный клапан управляет открытием и закрытием предохранительного отверстия корпуса клапана с помощью электрических сигналов. Во время сброса давления в клапане газ под давлением в задней камере стравливается, а газ под давлением в передней камере дросселируется вакуумным портом диафрагмы, поднимая диафрагму и инициируя импульсную продувку. Когда корпус клапана перестает разгружаться, газ под давлением быстро заполняет заднюю камеру через демпфирующее отверстие. Из-за разницы в площадях приложения силы по обе стороны диафрагмы к корпусу клапана, сила газа в задней камере становится доминирующей. Это надежно закрывает диафрагму над выпускным отверстием клапана, останавливая выпуск импульсного клапана.

Области применения

Сектор пылеудаляющего оборудования

Рукавные пылесборники: Являясь основным компонентом системы импульсной струйной очистки, эти устройства управляются контроллерами импульсной струи, которые последовательно нагнетают сжатый воздух в фильтрующие рукава, поддерживая сопротивление пылесборника в заданных пределах. Это обеспечивает постоянную производительность обработки и эффективность пылеулавливания, что позволяет широко использовать их для борьбы с пылью в горнодобывающей, строительной, металлургической и химической промышленности.

Импульсные пылесборники с воздушной камерой: некоторые прямоугольные импульсные клапаны DMF-Z могут быть интегрированы в импульсно-струйные системы импульсных пылесборников с воздушной камерой, работая в тандеме со структурой воздушной камеры для достижения эффективного удаления пыли.

Поле очистки воздуха

Промышленное оборудование для очистки воздуха: используется для контроля воздушного потока, удаления пыли с поверхностей фильтров, повышения эффективности очистки и продления срока службы фильтров. Подходит для отраслей промышленности со строгими требованиями к чистоте воздуха, таких как электроника, фармацевтика и пищевая промышленность.

Коммерческие системы очистки воздуха. В оборудовании для очистки воздуха для торговых центров, отелей, офисных зданий и аналогичных объектов импульсные клапаны DMF-Z помогают обеспечить эффективную фильтрацию и очистку воздуха.

Химическая промышленность

Сепарация и очистка газа: используется в установках разделения газа при химическом производстве для точного контроля расхода и давления газа, обеспечивая стабильность и эффективность процесса разделения.

Контроль газа в реакторе: в химических реакторах он регулирует вход/выход газа и давление для поддержания стабильных условий реакции, повышая качество и безопасность реакции.

Энергетический сектор

Тепловые электростанции: контролирует поток дымовых газов и пара для оптимизации процессов сгорания, повышения энергоэффективности и сокращения выбросов загрязняющих веществ.

Системы очистки газа: управляют удалением пыли и твердых частиц во время очистки газа, чтобы обеспечить качество газа и минимизировать загрязнение окружающей среды.

Системы пылеулавливания

Используется для регулирования расхода, давления и температуры газа для эффективного улавливания и повторного использования пыли, сводя к минимуму загрязнение выхлопными газами. Применяется на этапах пылеулавливания в цементной, керамической, стекольной и смежных отраслях.

Системы контроля жидкости

Используйте электромагнитную силу для точного регулирования притока и оттока жидкости в промышленном производстве. Используется в системах перекачки и дозирования жидкостей в химической, фармацевтической, пищевой и аналогичных отраслях промышленности.
