Поршневой импульсный клапан Optipow 135

Описание продукта:

Поршневой импульсный клапан Optipow135 представляет собой встроенный электромагнитный импульсный поршневой клапан нового поколения, разработанный на основе электромагнитного импульсного клапана мембранного типа и поршневого механизма. Это значительно улучшает работу импульсных форсунок, не занимает много места и упрощает проектирование струйной системы.

Рабочая камера Optipow135 отличается от традиционных мембранных клапанов тем, что в ней нет уязвимых частей, таких как резиновые диафрагмы и нажимные пружины. Вместо этого здесь используется поршень, изготовленный из высокопрочных материалов, благодаря чему электромагнитный импульсный поршневой клапан служит намного дольше.

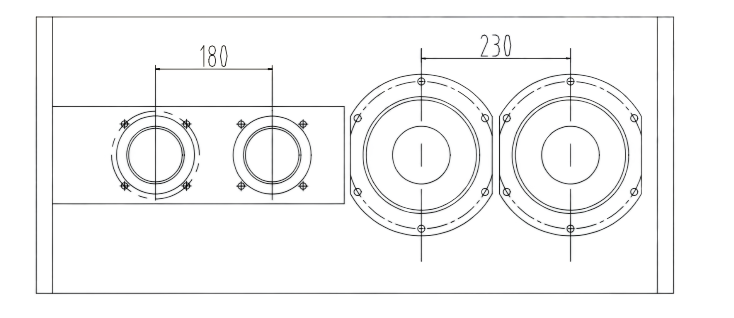

Сравнение расстояния установки между Optipow135 и стандартными импульсными клапанами мембранного типа той же спецификации

Рисунок 1

Примечание. Расстояние установки Optipow105 и Optipow135 составляет 180 мм (минимум 160 мм).

Параметр продукта:

Инструкции по установке

① Заполните резьбу тефлоновой лентой или резьбовым герметиком для затяжки и герметизации. Сопрягаемая поверхность воздушного коллектора должна быть плоской. Убедитесь, что сопрягаемая поверхность плоская, прямая и гладкая, чтобы гарантировать эффективность уплотнения.

② Установите фильтр и регулятор давления на впускную трубу воздушного коллектора, а также сливной клапан в нижней части воздушного коллектора, чтобы гарантировать отсутствие скопления воды в коллекторе и сухость и чистоту сжатого воздуха.

③ Торцевая поверхность для установки воздушного ресивера должна быть обработана в соответствии со схемой обработки воздушного ресивера. Строго соблюдайте требования к чистоте поверхности установки воздушного резервуара.

④ Перед установкой клапана убедитесь, что внутренняя и внешняя часть воздушного резервуара и газовой трубки чисты и не содержат частиц мусора.

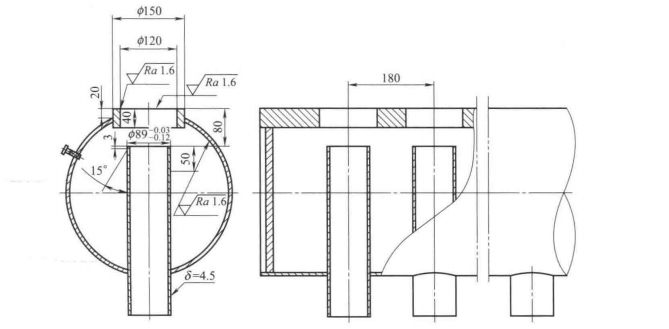

⑤ На рисунке 2 представлена ​​схема обработки соединения воздушного коллектора.
