RCA3D2 Пилотный клапан

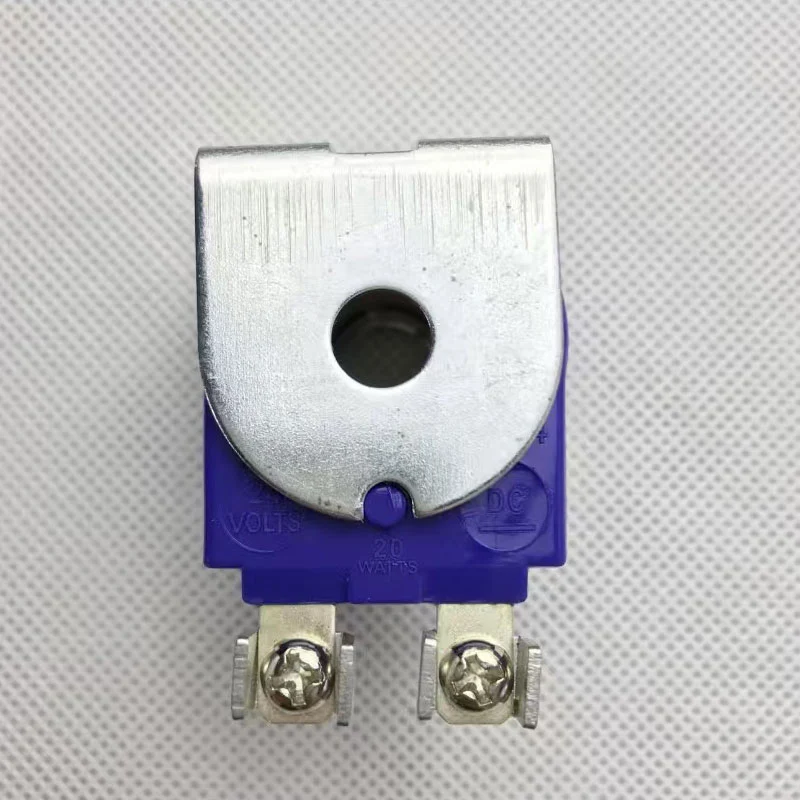

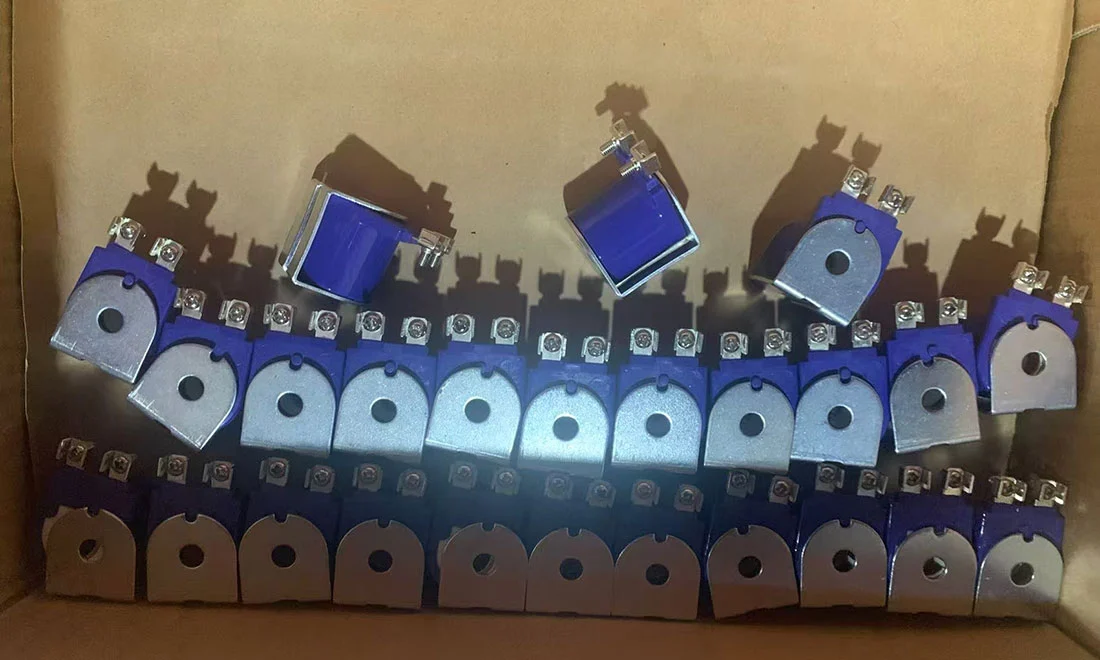

Пилотный клапан RCA3D2 также известен как соленоидная катушка серии Q, пилотный клапан подходит для всех импульсных клапанов типа гойена, импульсных клапанов серии RCA3D и коробки с импульсом.

Отправить запрос

Описание продукта

Приложение

Пилотный клапан RCA3D2 подходит для всех пневматических импульсных клапанов Goyen и совместим с различными системами удаления пульс в гойенских средах. Это гарантирует, что он может работать стабильно в суровых условиях.

Инструкции по установке пилотного клапана RCA3D2

1. Требования к установке отверстия: отверстия для установки бурильны диаметром F19.3 - 19,4 мм на установке пластины пилотного клапана.

2. Установка Толщина: толщина стальной пластины установки должна превышать 1,5 мм, чтобы обеспечить прочность на установке.

3. Запечатывание и сборка:

а Прежде чем затянуть гайки, убедитесь, что уплотнительное кольцо было правильно установлено, чтобы гарантировать производительность герметизации.

B. Рекомендуется собрать электромагнитную катушку на пилотный клапан перед установкой пилотного клапана для повышения эффективности установки.

4. Требования к напряжению: Для обеспечения нормальной работы импульсного клапана входное напряжение соленоидного клапана должно поддерживаться в диапазоне от -10% до +15% напряжения катушки.

Спецификации материалов пилотного клапана RCA3D2

Части	Материал
Корпус клапана	Алюминиевый сплав
Толкатель	304 нержавеющая сталь
Арматура	430FR нержавеющая сталь
Запечатывающее кольцо	Нитрил (нитрил резина)
Орех	Оцинкованная углеродистая сталь
Винт	302 нержавеющая сталь
Зажим	Углеродистая сталь (механическая нажатая)

Эксплуатационные параметры

• Рекомендуемая ширина импульса: 50–500 мс

• Рекомендуемый интервал импульса: 1 минута или более

Параметры производительности продукта

Индикаторы производительности	Детали параметров
Коэффициент потока	CV ＝ 0,32
Максимальное рабочее давление	860 кПа
Минимальное рабочее давление	0 кПа
Минимальная рабочая температура	-40 ℃
Максимальная рабочая температура	82 ℃
Применимый газ	Средний воздух или инертный газ

Детали модели заказа продукта

Размер порта модели	Тип потока	Размер выхлопного порта
RCA3D0	1/8 ”npt	3,2 мм
RCA3D1	1/8 "BSPP	3,2 мм

Эксплуатационные параметры

Спецификации модели: Пожалуйста, обратитесь к K-параметрам в листе данных электромагнитной катушки Q-типа и выберите конкретную модель на основе требований напряжения.

Пример:

• RCA3D0 - 300 = 1/8 "впускной порт NPT, напряжение 200/240VAC, с блоком DIN.

• RCA3D1 - 336 = 1/8 "Порт впускного отверстия BSPP, напряжение 24 В постоянного тока, с проводкой винтовой терминала (подходит для электромагнитных сборочных ящиков).

Запчасти для технического обслуживания

• K0380: включает в себя нитрильные уплотнительные кольца, якорь, пружины и сборку толкателя.

• K0384: включает в себя уплотнения материала витона и все компоненты от K0380.

• Вес: RCA3D0, RCA3D1 (без катушки) составляет 0,174 кг
