Через разъем на стену переборки

Через технические спецификации разъема на стену подключения:

- рабочее давление: 0 - 0,6 МПа

- Рабочая среда: чистый, сухой, некоррозивный сжатый газ

-Толщина стенки: подходит для стен перегородки толщиной 2-6 мм и коробки распределения воздуха толщиной 4-12 мм

- Длина соединения: диапазоны от 180 до 300 мм, настраиваемые в соответствии с размером ящика распределения воздуха

-Температура источника воздуха: работает при температуре от -10 до 100 ° C (до 220 ° C с высокотемпературным герметичным кольцом)

Через функцию разъема на стену разъем

1. Двойные типы головок предназначены для связи двух выдутых трубок с обеих сторон.

2. Через разъем настенной переборки удобно для установки, потому что нет необходимости в сварке или резьбовых соединениях труб. Просто подключите непосредственно с помощью двух компрессионных фитингов.

3. менее чувствительный к смещению продувки в системе.

4. 1 дюйм, 1,5 дюйма и 2 -дюймовый размер порта как для разъема с двойной головкой, так и разъемов с одной головкой головки

Метод установки

Перед установкой разъем переборки через стену, сделайте отверстие в стенке коллектора пыли или ящика для распределения воздуха. Диаметр отверстия должен соответствовать требованиям. Если диаметр отверстия слишком мал, он легко повредит резьбу на протяженной трубе, и если он слишком мал, это повлияет на герметизацию и позиционирование.

Правильно установите различные детали на разъем. Отсутствие или неправильная установка повлияет на эффект использования.

Перед установкой удалите примеси между резьбами и нанесите герметичную пасту на участки, где может возникнуть утечка газа. Трубы, где необходимо вставить уплотнительные кольца, должны быть покрыты смазкой. Будьте осторожны, чтобы не повредить нити при сжатии гайков.

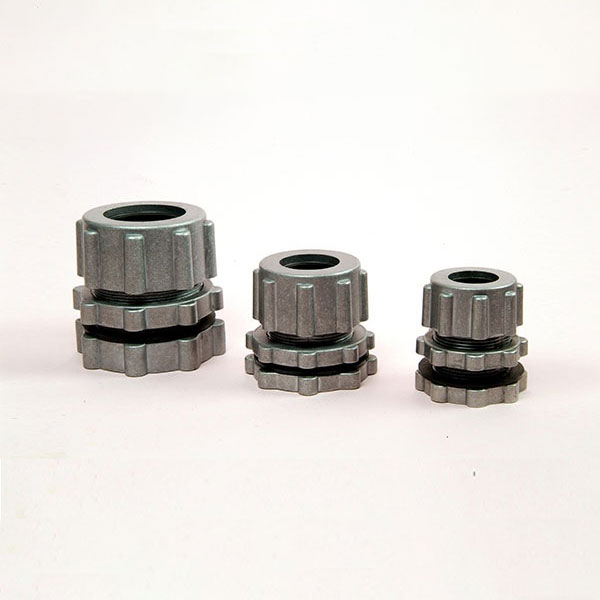

FAP-A-1-1 Одиночная головка через стенку разъем переборки

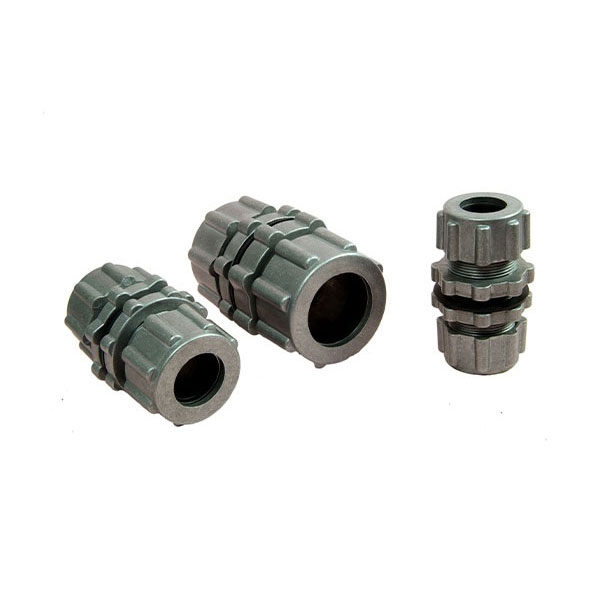

FAP-A-1-2 Двойная головка через разъем настенной переборки

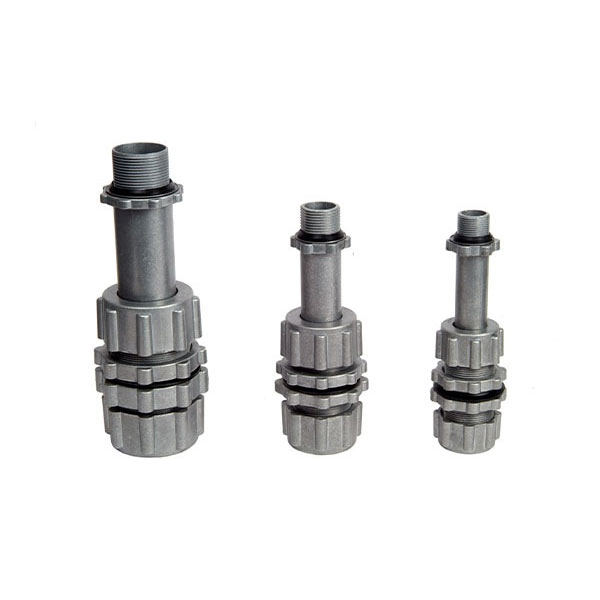

FAP-A-1-3 двойная головка с трубкой через разъем настенной переборки

FAP-A-1-4 Double-Adend Slide через разъем настенной переборки
